Stefan Madziurski
Współczynnik przenikania ciepła, znany jako U, kluczowo wpływa na efektywność energetyczną budynków. Określa on, ile energii cieplnej (w watach) przenika przez 1 m² przegrody budowlanej przy różnicy temperatur 1 kelwina. Wartość U stanowi podstawę obliczeń strat ciepła, co bezpośrednio przekłada się na koszty ogrzewania oraz komfort mieszkańców. Zgodnie z obowiązującymi normami, maksymalne wartości współczynnika U dla dachu wynoszą jedynie 0,15 W/(m²·K). Im niższa wartość, tym lepsza izolacyjność termiczna budynku.
Obliczanie współczynnika U wymaga znajomości właściwości termicznych użytych materiałów oraz ich grubości. W procesie zbierania danych, takich jak przewodność cieplna materiału (λ) i jego grubość (d), wykorzystuje się wzór: U = 1/(R total), gdzie R total to całkowity opór cieplny przegrody. Dobrze obliczony współczynnik przenikania ciepła przynosi korzyści w postaci zmniejszenia wydatków na energię oraz długoterminowych oszczędności, które mogą wynieść nawet kilkadziesiąt procent rocznych kosztów ogrzewania.
Materiałowy klucz do ciepła: jak izolacja wpływa na komfort i oszczędności w Twoim domu?
Dobór materiałów ma ogromne znaczenie dla uzyskania lepszego współczynnika U. Materiały izolacyjne, jak wełna mineralna, styropian czy pianka poliuretanowa, charakteryzują się niskim współczynnikiem przenikania ciepła, co czyni je idealnymi do budownictwa. Na przykład wełna mineralna ma wartość λ od 0,035 do 0,045 W/m·K, co czyni ją bardzo efektywnym izolatorem. Odpowiednia izolacja nie tylko zatrzymuje ciepło, ale także poprawia komfort mieszkańców przez eliminację zimnych mostków oraz nieprzyjemnych przeciągów.
Współczynnik przenikania ciepła stanowi istotny wskaźnik efektywności energetycznej budynku. Prawidłowe obliczenia oraz odpowiedni dobór materiałów znacząco wpływają na komfort życia i koszty utrzymania. Dlatego inwestycja w dobrą izolację oraz nowoczesne technologie budowlane powinna być priorytetem dla każdego planującego budowę lub modernizację swojego domu.
Jak ustalić współczynnik przenikania ciepła dla dachu – krok po kroku
W tej liście znajdziesz konkretne kroki, które pomogą Ci obliczyć współczynnik przenikania ciepła (U) dla dachu. Jego wartość jest kluczowa w ocenie efektywności izolacyjnej budynku, co bezpośrednio wpływa na koszty ogrzewania oraz komfort termiczny mieszkańców.
- Określenie materiałów warstw dachu: Zidentyfikuj wszystkie materiały, z jakich składa się dach, w tym warstwy izolacyjne oraz ich grubości.
- Obliczenie oporu cieplnego każdej warstwy (R): Stosuj wzór R = d / λ, gdzie d to grubość materiału w metrach, a λ to współczynnik przewodzenia ciepła danego materiału. Przeprowadź obliczenia R dla każdej warstwy.
- Sumowanie oporów cieplnych: Dodaj wszystkie opory cieplne warstw dachu oraz stałe opory przejmowania ciepła na wewnętrznej (Rsi) i zewnętrznej (Rse) powierzchni. Korzystaj ze wzoru R total = Rsi + R1 + R2 + … + Rse.
- Obliczenie współczynnika U: Ustal współczynnik przenikania ciepła dachu, wykorzystując wzór U = 1 / R total, gdzie R total oznacza całkowity opór cieplny obliczony w poprzednim kroku.
- Analiza wyników i ewentualne poprawki: Porównaj otrzymany współczynnik U z wymaganiami normatywnymi, np. maksymalna wartość U dla dachu wynosi 0,15 W/(m²·K). W razie potrzeby wprowadź poprawki, uwzględniając liniowe mostki cieplne lub inne czynniki wpływające na wyniki obliczeń.
| Typ dachu | Warstwa | Grubość (d) [m] | Współczynnik przewodzenia ciepła (λ) [W/(m·K)] | Opór cieplny (R) [(m²·K)/W] | Uwagi |
|---|---|---|---|---|---|
| Stropodach płaski | Papa termozgrzewalna | 0,007 | 0,25 | 0,028 | 2 warstwy |
| Stropodach płaski | Wełna mineralna | 0,2 | 0,035 | 5,714 | Spadek 2% |
| Stropodach płaski | Płyta żelbetowa | 0,15 | 1,7 | 0,088 | Typowa dla budynków |
| Stropodach płaski | Tynk cementowo-wapniowy | 0,015 | 0,8 | 0,01875 | Wykończenie zewnętrzne |
| Dach stromy | Dachówki ceramiczne | 0,03 | 0,9 | 0,03333 | Ochrona przed opadami |
| Dach stromy | Pustka powietrzna (wentylacja) | 0,02 | – | 0 | Wentylacja |
| Dach stromy | Wełna mineralna | 0,16 | 0,035 | 4,5714 | Izolacja termiczna |
| Dach stromy | Drewno (krokiew) | 0,02 | 0,12 | 0,16667 | Struktura konstrukcyjna |
| Całkowity opór cieplny (R total) [(m²·K)/W] | 10,585 | Wymagana wartość: < 0,15 W/(m²·K) (WT 2021) | |||
| Współczynnik U | 0,0945 | – | |||
Jak prawidłowo obliczyć współczynnik U dla różnych typów dachów?
Obliczenie współczynnika przenikania ciepła U dla różnych typów dachów stanowi kluczowy krok w zapewnieniu efektywności energetycznej budynku. Ten współczynnik informuje nas, ile ciepła ucieka przez 1 m² dachu przy różnicy temperatury wynoszącej 1 stopień Kelwina. Niższa wartość współczynnika U oznacza lepszą izolacyjność termiczną przegrody, co przyczynia się do mniejszych kosztów ogrzewania oraz większego komfortu mieszkania. W Polsce maksymalna dopuszczalna wartość współczynnika U dla dachu wynosi obecnie 0,15 W/(m²·K).
Aby obliczyć współczynnik U, musisz najpierw obliczyć opór cieplny każdej warstwy dachu. Wzór R = d/λ, gdzie d to grubość materiału, a λ to współczynnik przewodzenia ciepła danego materiału, ułatwia to zadanie. Następnie sumujesz opory wszystkich warstw, dodając opory przejmowania ciepła na powierzchniach wewnętrznej i zewnętrznej (Rsi i Rse). Całkowity opór cieplny Rtotal pozwala na obliczenie współczynnika U według wzoru U = 1/Rtotal.
Jak zachować ciepło pod dachem i oszczędzać aż 30% na ogrzewaniu?
W przypadku dachów stromych zwróć uwagę na różne przegrody o zróżnicowanej grubości i materiałach. Stropodachy pełne wymagają szczególnego podejścia, zwłaszcza gdy mają warstwę o zmiennej grubości. Z kolei w przypadku stropodachów wentylowanych stosujemy różne metody w zależności od grubości pustki powietrznej. Warto pamiętać, że wełna mineralna, styropian oraz pianka poliuretanowa mają odmienne współczynniki przewodzenia ciepła, co ma istotny wpływ na wynik obliczeń.
Podczas prowadzenia obliczeń uwzględnij także korekty związane z pustkami powietrznymi czy mostkami cieplnymi. Te czynniki mogą obniżać efektywność izolacyjną dachu. Odpowiedni dobór materiałów izolacyjnych oraz staranność w obliczeniach pozwalają osiągnąć niskie wartości współczynnika U, co prowadzi do znacznych oszczędności na ogrzewaniu oraz poprawy komfortu w użytkowanej przestrzeni budynku.
Czy wiesz, że zastosowanie odpowiedniej wentylacji w stropodachach wentylowanych może znacząco wpłynąć na ich efektywność energetyczną? Dobrze zaprojektowany system wentylacji pomaga utrzymać odpowiednią temperaturę wewnętrzną oraz zapobiega kondensacji pary wodnej, co z kolei wpływa na długotrwałość materiałów izolacyjnych i poprawia komfort cieplny mieszkańców.
Normy dotyczące współczynnika przenikania ciepła w budownictwie – co warto wiedzieć?
Współczynnik przenikania ciepła (U) odgrywa istotną rolę w budownictwie, wpływając na efektywność energetyczną budynków. Warto zaznajomić się z normami, sposobami obliczania oraz wymaganiami prawnymi dotyczącymi współczynnika U.

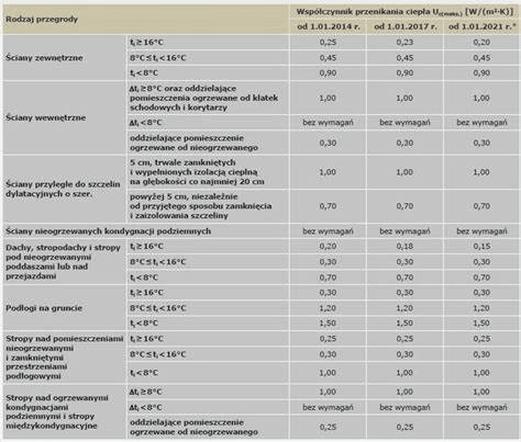

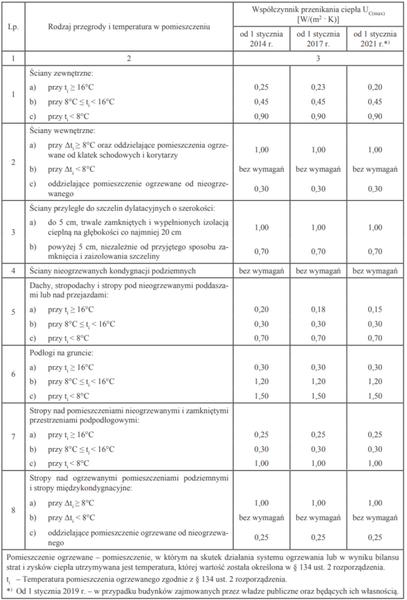

- Norma WT 2021: W Polsce norma ta określa maksymalne wartości współczynnika U dla różnych przegród budowlanych. Na przykład, maksymalna wartość dla dachów wynosi 0,15 W/(m²·K). Zmniejszenie współczynnika U zwiększa komfort cieplny w budynkach.
- Obliczanie współczynnika U: Aby prawidłowo obliczyć współczynnik przenikania ciepła, trzeba znać grubość i współczynnik przewodzenia ciepła (λ) dla wszystkich warstw przegrody budowlanej. Wzór na opór cieplny (R) brzmi R = d/λ, a do obliczenia U stosujemy zależność U = 1/R.
- Poprawki w obliczeniach: Obliczone wartości współczynnika U mogą wymagać korekty. Warto uwzględnić nieszczelności, pustki powietrzne oraz inne czynniki, które wpływają na izolacyjność cieplną przegrody. Na przykład, poprawka ΔU dla pustek powietrznych może zwiększyć wartość współczynnika U.
- Materiały izolacyjne: Wybór odpowiednich materiałów wpływa na wartość współczynnika U. Dobre materiały, takie jak wełna mineralna, styropian czy pianka poliuretanowa, charakteryzują się niskim współczynnikiem przewodzenia ciepła. Dzięki temu poprawiają izolacyjność i obniżają koszty ogrzewania.
- Rola dachu w strategii oszczędności energii: Dachy stanowią główne miejsca, przez które ciepło ucieka z budynków. Dlatego zastosowanie odpowiedniej izolacji oraz wentylacji jest kluczowe, aby zminimalizować straty ciepła i poprawić efektywność energetyczną budynku.
Przykład obliczeń współczynnika przenikania ciepła – krok po kroku
Obliczanie współczynnika przenikania ciepła, znanego jako U, odgrywa kluczową rolę w budownictwie, zwłaszcza w kontekście minimalizacji strat ciepła w domu. Współczynnik ten wskazuje, ile ciepła ucieka przez 1 m² przegrody przy różnicy temperatur wynoszącej 1 K. Na przykład, zgodnie z najnowszymi normami, maksymalna wartość U dla dachu wynosi 0,15 W/(m²·K). Niższa wartość tego współczynnika oznacza lepszą izolacyjność cieplną budynku, co przekłada się również na niższe rachunki za ogrzewanie.

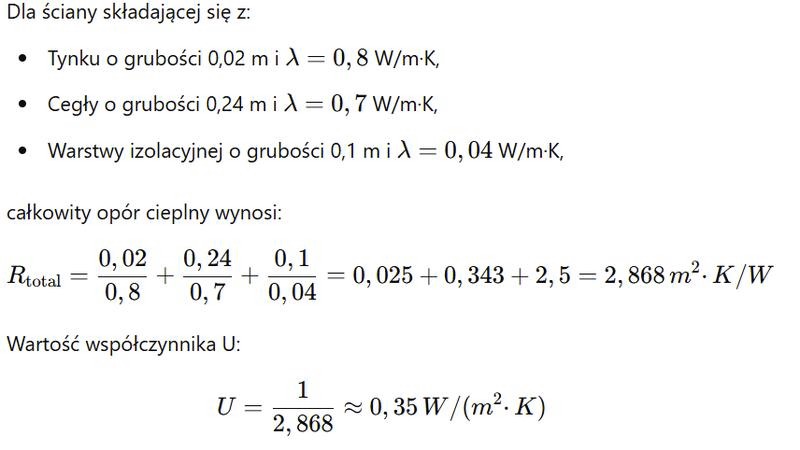

Obliczenie współczynnika U dla dachu wymaga wykonania trzech prostych kroków. Po pierwsze, obliczamy opór cieplny R dla każdej warstwy materiału, posługując się wzorem R = d / λ, gdzie d to grubość materiału, a λ oznacza współczynnik przewodzenia ciepła. Na przykład, używając wełny mineralnej o grubości 0,12 m i λ wynoszącym 0,035 W/(m·K), obliczamy R = 0,12 / 0,035, co daje około 3,43 (m²K)/W. Zbieramy zatem opór cieplny dla wszystkich materiałów w dachu, co przybliża nas do celu.
Efektywność energetyczna dachu – od oporów cieplnych do oszczędności energii
Następnie sumujemy wszystkie wartości oporów cieplnych, w tym stałe opory przejmowania ciepła, Rsi i Rse, które mają wartości odpowiednio 0,13 i 0,04 (m²K)/W. R total uzyskujemy według wzoru R total = Rsi + R1 + R2 + … + Rse. Aby obliczyć współczynnik U, stosujemy wzór U = 1 / R total. Dla sumy R wynoszącej 5,5 (m²K)/W, otrzymujemy U = 1 / 5,5, co daje około 0,182 W/(m²·K). Ten wynik spełnia normy i świadczy o dobrej efektywności energetycznej dachu.
Podsumowując, obliczanie współczynnika przenikania ciepła może na początku wydawać się skomplikowane, ale zrozumienie zasad i zastosowanie prostych wzorów ułatwia ten proces. Wiedza na temat obliczania U pozwala zwiększyć efektywność energetyczną domu, co ma istotne znaczenie w obliczu rosnących kosztów energii oraz dbałości o środowisko. Dlatego warto zająć się tym tematem już na etapie projektowania budynku.
Ciekawostką jest, że poprawa izolacji dachu o zaledwie 1 W/(m²·K) może prowadzić do obniżenia rachunków za energię nawet o 10% rocznie, co w dłuższej perspektywie przynosi znaczne oszczędności.
